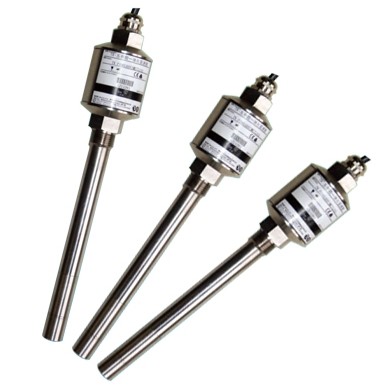

三参数组合探头是本公司用于冷却塔风机安全监控系统中，一种4-20mA电流输出的通用型组合探头。它可与多种通用二次仪表，或计算机数据采集测控系统(DCS、PLC等)连接使用。探头温度测量使用铂电阻传感器和半导体集成器件；油位测量采用了干簧管浮子传感原理；用于振动测量的传感器，直接获取机械振动的加速度信号，经放大器、带通滤波器、一次积分、真有效值（RMS）变换器，将有效带宽内的振动波形进行真有效值转换；最终油位、温度、振动各产生4～20mA输出。

主要技术性能和指标

l 温度测量特性：

润滑油温度测量范围：0～100 ℃ ， 温度测量综合误差：±1℃

l 油位测量特性：

润滑油油位测量范围：-10～40㎜（10㎜处为减速箱正常油位下油限位置）， 油位测量误差： <= ±5㎜

环境温度:-40～65℃

l 振动测量特性：

振动测量范围：0～20 ㎜/s ，测量输出与振动速度的有效值（RMS）成正比，振动测量频带范围：10～1000HZ，振动测量最大误差：<=±1㎜/s

l 信号输出特性：

输出：DC/4～20mA ，要求无源电阻性负载。负载电阻：< 500欧姆

l 供电特性：

工作电压：DC/24V±4V，保护电压：DC/30V ，额定电流：DC/80mA,瞬时工作电流：120mA，内设电压极性反接保护。

l 电气连接：

由于现场潮湿环境，产品出厂时配接5芯双层屏蔽电缆，接头做了防水处理，电缆接线颜色对应关系如下：

红色：+24V电源； 黑色：公共端COM；电缆屏蔽线：接大地； 棕色：振动输出； 蓝色：温度输出； 灰色：油位输出；
