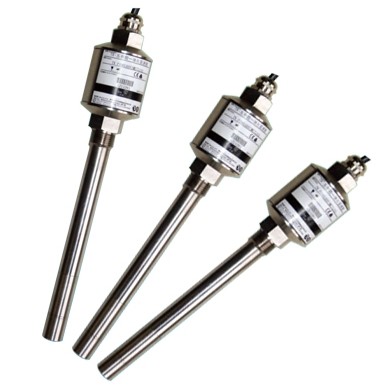

四参数组合探头,是本公司用于旋转机器安全监控系统中,一种4-20mA输出的通用型组合探头。它可与多种通用二次仪表,或计算机数据采集测控系统(DCS、PLC等)连接使用。这种应用于旋转机器安全运行监测的组合探头,在其内部分别集成了测量温度、X,Y,Z方向振动信号的传感、转换和变送电路,直接输出与这些安全参量对应的4~20mA标准电流信号,可以配接各种通用型二次仪表或计算机数字采集监控系统。
主要技术性能和指标
1外型和安装结构:
探头是以外螺纹形式,安装于机器的螺纹安装孔中,探杆插入壳体内,而获取温度和壳体振动信号,完成变送输出
2温度测量特性:
润滑油温度测量范围:0~100 ℃(可选) , 温度测量综合误差:±1℃
3振动测量特性:(X,Y,Z三个方向)
振动测量范围: 0~20 ㎜/s (可选),振动测量频带范围:10~1000HZ,振动测量误差:<=±1㎜/s
4信号输出特性:
两线电流型输出:DC/4~20mA ,要求无源电阻性负载。最大负载电阻:< 500欧姆
5供电特性:
工作电压:DC/24V±4V,保护电压:DC/36V ,瞬时工作电流:80mA,内设电压极性反接保护。
6环境特性:
环境温度范围:-20~80℃,环境湿度范围:0~100%(端口使用704硅橡胶密封)
l 电气连接:
红—+24V; 棕—X水平振动;灰—Y水平振动;黑—Z垂直振动;蓝—温度; 屏蔽-大地
